威諾介紹如何辨別鏈條的種類及型號

鏈條按不同的用途和功能區分為傳動鏈、輸送鏈、曳引鏈和專用特種鏈四種。


1.1 傳動鏈 重要用于傳遞動力的鏈條。
1.2 輸送鏈 重要用于輸送物料的鏈條。
1.3 曳引鏈 重要用于拉曳和起重的鏈條。
1.4 專用特種鏈 重要用于專用機械裝配上的、具有特別功能和結構的鏈條。


在同類產品中，按組成鏈條的基本結構，即根據元件外形、同鏈條嚙合的零件和部位，零件間尺寸比例等方面劃分所屬鏈條產品系列。

　　統一品種的鏈條按節距、排數、鏈條寬度以及極限拉伸載荷的不同劃分規格。

一、帶有前綴的鏈條規格

　　(1)RS系列鏈條規格

　　直板滾子鏈 R—Roller S—Straight 例如：RS40即08A滾子鏈

　　(2)RO系列鏈條規格

　　彎板滾子鏈 R—Roller O—Offset 例如：R O60即12A彎板鏈

　　(3)RF系列鏈條規格

　　直邊滾子鏈 R—Roller F—Fair 例如：RF80即16A直邊滾子鏈

　　(4)SC系列鏈條規格

　　齒形鏈(無聲鏈)S—Silent C—Chain來自ANSI B29.2M齒形鏈和鏈輪標準

　　例如：SC3即CL06齒形鏈，節距為9.525

　　(5)C系列鏈條規格

　　輸送鏈 C—Conveyor

　　例如：C2040即08A雙節距輸送鏈 C2040 SL SL—Small roller 小滾子 C2060L L—Large roller 大滾子

　　CA650 C—Conveyor A—Agriculture,農機輸送鏈小滾子型 Smali roller type 大滾子型

　　Large roller type

　　(6)L系列鏈條規格

　　板式鏈 L—Leaf chain

　　例如 AL422即A型板式鏈，節距12.7，組合2×2 美國鏈號 1975年取消

BL546即B型板式鏈，節距15.875，組合4×6 美國鏈號 LH0822即BL422，H—Heavy 重型 ISO鏈號 LL1044，L—Light 輕型 ISO鏈號

    (7)M系列鏈條規格

　　公制鏈條 M—Metric measure

　　例如：M20內節內寬為1530mm的滾子鏈，有7種公制節距。

　　(8)W系列鏈條規格

    焊接鏈 W—Welded

　　例如：W78即節距66mm焊接鏈，WH為窄系列，WD為寬型

　　(9)Hy—Vo系列鏈條規格

　　高速齒形鏈 Hy—Heavy duty, Hight Speed Vo—Involute

　　(10)PIV系列鏈條規格

    齒鏈?zhǔn)綗o(wú)級變速鏈

　　(11)ST系列鏈條規格

　　主動扶梯梯級鏈ST—Step chain 例如：131即節距131.33梯級滾子鏈

　　(12)PT系列鏈條規格

　　主動人行道輸送鏈 P—Passenger T—Step chain

　　(13)MR系列鏈條規格

　　可鍛鑄鐵滾子鏈 M—malleable R—Roller chain

　　(14)TOP系列鏈條規格

    平頂鏈，例如：

　　TT型，TT635—通俗型平頂鏈，板條寬63.5 TS型，TS550—帶平頂?shù)匿摑L子鏈，板條寬55.0

　　TP型，TP762—平頂板為聚醛樹脂，基礎鏈為彎板鏈，板條寬76.2 TTup型，TTup1143—頂板為聚醛樹脂，銷軸為不銹鋼，板條寬114.3 TNu型，TNu826—聚醛樹酯頂板，板條寬82.6

　　(15)Super系列鏈條規格

　　特級鏈，例如：Super80即強度、耐磨、委靡分外良好的16A滾子鏈

　　(16)US系列鏈條規格

　　超級鏈 US—Ultra Super

　　例如：US100即20A超級滾子鏈，級速度可達50米/分以上。

二、帶有后綴的鏈條規格

　　(1)H系列鏈條規格

　　加重型滾子鏈 H—Heavy 例如：CSBH即08B增強鏈

　　(2)HP系列鏈條規格

　　空心銷軸鏈 H—Hollow P—Pin 例如：40HP、08A空心銷軸滾子鏈

　　(3)SS系列鏈條規格

　　不銹鋼鏈 S1—Stainless S2—Steel 例如：60SS即12A不銹鋼滾子鏈

　　(4)NP系列鏈條規格

　　鍍鎳鏈 N—Nickel P—Piated 例如：80NP即16A鍍鋅05B滾子鏈

　　(5)ZP系列鏈條規格

　　鍍鋅鏈 Z—Zinc P—Plated 例如：05BZP即鍍鋅05B滾子鏈

　　(6)SB系列鏈條規格

　　側彎鏈 S—Side B—Bow;也透露表現粉末冶金套筒鏈 S—Sintered B—Bushing 例如：10A—ISB即10A單排側彎滾子鏈，40SB即08A自潤滑鏈

　　(7)CU系列鏈條規格

　　同SB系列，CU—Curved 例如：50CU即10A側彎滾子鏈

　　(8)C系列鏈條規格

　　開口銷連接型滾子鏈 C—Cotter

　　例如：2040C即08A雙節距傳動滾子鏈，用開口銷環接

　　(9)R系列鏈條規格

　　用鉚頭環接之滾子鏈 R—Riveted

　　例如：2060R即12A雙節距滾子鏈，環節處用開口銷或卡簧，其余鉚死。

　　(10)MO系列鏈條規格

　　免維修O型密封圈鏈條 M—Maintenance free O—O Ring chain

　　例如：428MO即4280型密封圈摩托車鏈

　　(11)W系列鏈條規格   倍速鏈

　　C2050W即10A雙節距倍速輸送鏈，為日本KANA編號

　　(12)WR系列鏈條規格

　　管鉗鏈 WR—Wrench chain 例如：50WR即節距15.875管鉗鏈

威諾網鏈專業生產雙節距鏈條,輸送鏈條,烘干機網鏈,不銹鋼網帶,鏈板式網帶,鏈片式網帶,人字形網帶等. 憑借多年的生產制造經驗為您提供優質的工廠設備方案，以及完美的售后服務。

威諾網鏈 www.91qianhui.com

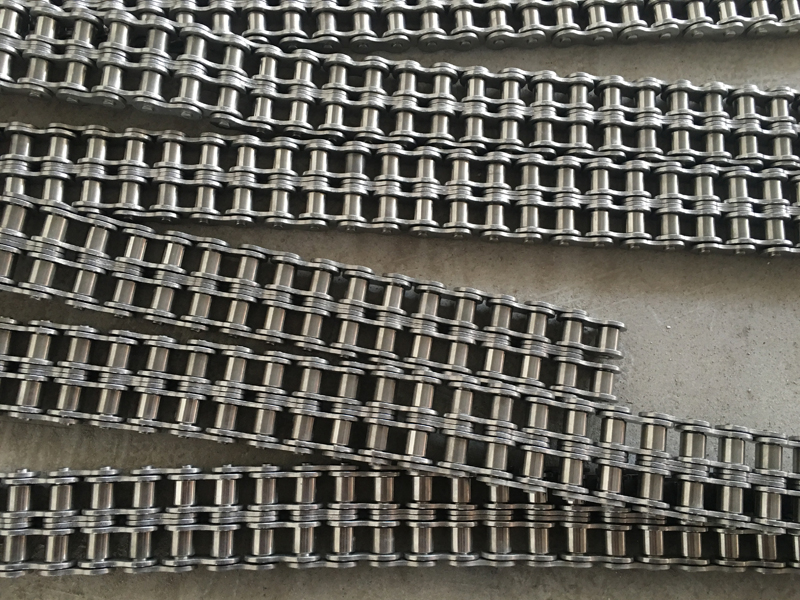

單節距12A鏈條

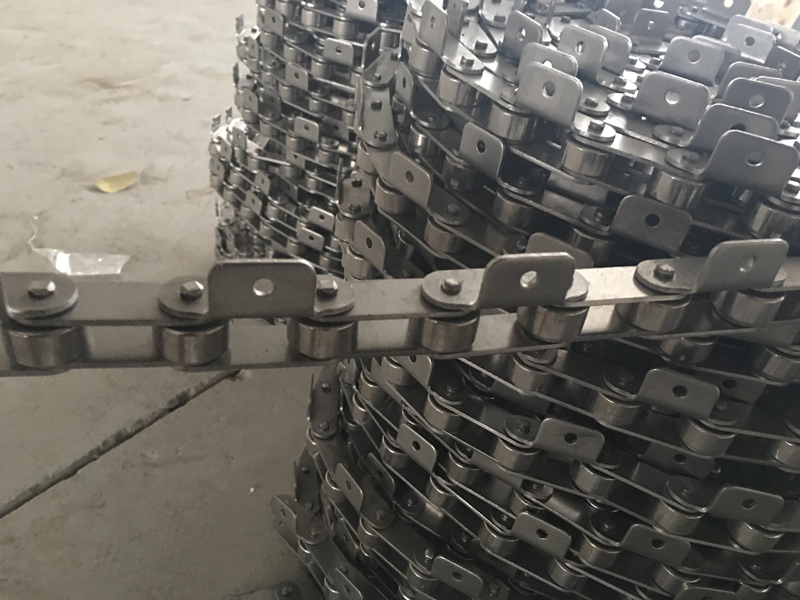

雙節距C2062輸送鏈條
