鏈輪是用鏈條來傳動的，型號單位一樣平常是英制的。有單排、雙排和多排的。適用于低速、重載和高溫條件下。傳動的功率和速度范圍較大，結構緊湊，可實現較大的傳動比，服從高、使用壽命長，被廣泛應用于化工、紡織機械、食品加工、儀表儀器、石油等行業的機械傳動等。
一、鏈輪的外形:

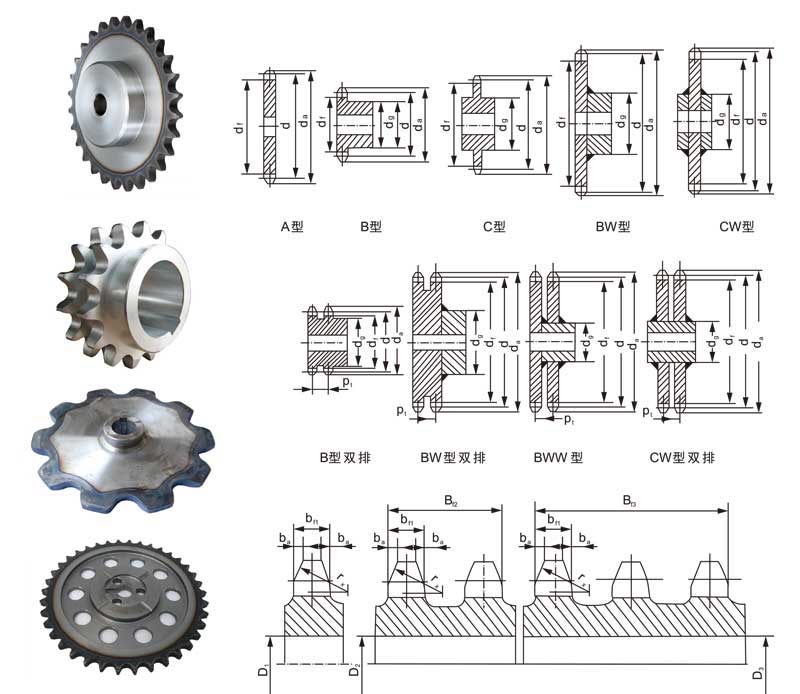

通常，鏈輪是由齒圈、輪毅和輪幅三部分組成。常見鏈輪外形有：
1. 單片式單雙排鏈輪。
2. 單凸緣式單雙排鏈輪。
3. 雙凸緣式單雙排鏈輪
二、鏈輪的型號及參數：

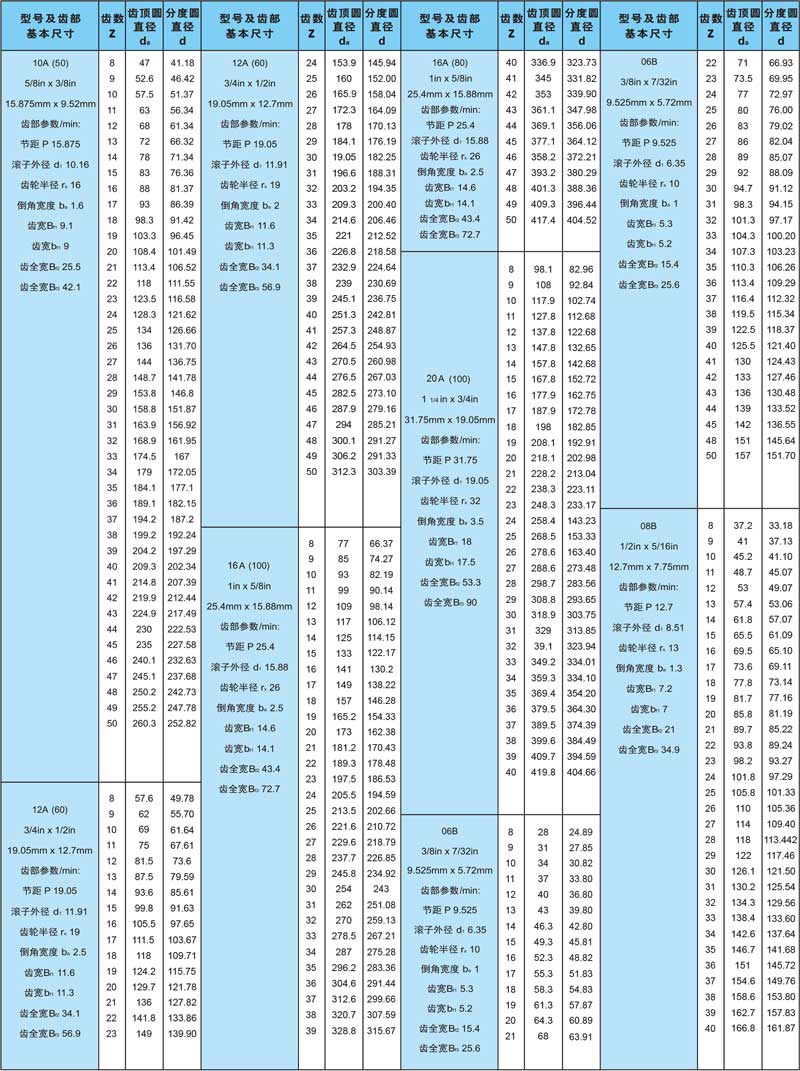

鏈輪型號：包含非標鏈輪（根據客戶圖紙定制），標準鏈輪（美標和公制）。鏈輪的直徑常在50mm-2000mm之間

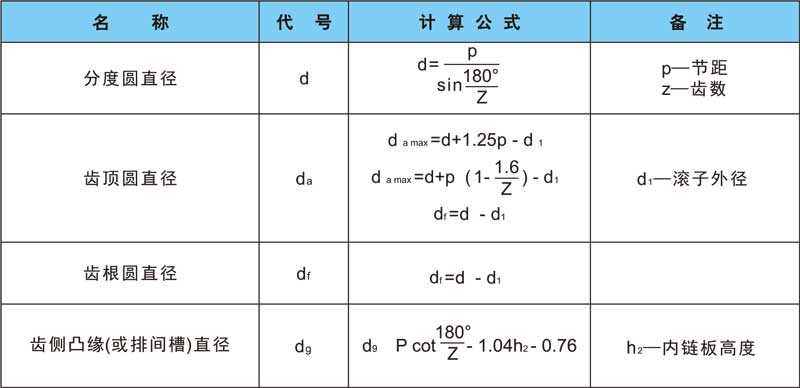

鏈輪參數計算公式：
分度圓直徑:d=p/sin180°/z p=節距可查表 z=齒數
齒頂圓(外徑):D=p×(0.54+cot180°/z)
注：p 鏈條節距，常用鏈輪節距：3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.05
z 鏈輪齒數
d 鏈條滾子直徑
三、鏈輪材料的選購
對于不必要熱處理的片式鏈輪，可采用Q235、Q345（16Mn）、或10、20鋼制造。一樣平常硬度在HBl40以下，適于中速、中等功率、較大的鏈輪加工。要求熱處理的鏈輪一樣平常選用 45鋼、45鋼鍛造、45鑄鋼或4OCr鋼加工，適用于受力較大緊張場合與高強度鏈條配套的主、從動鏈輪的加工。鑄鐵鏈輪重要應用在精度要求不高或形狀復雜的鏈輪，如環鏈輪等。
四、鏈輪的維護保養：
1、鏈輪的松緊度要適宜，太緊了會增長功率消費，軸承容易磨損；太松了鏈輪容易跳動和脫鏈。
2、鏈輪裝在軸上應沒有擺動和歪斜。在統一傳動組件中兩個鏈輪的端面應位于統一平面內，鏈輪中間距在0.5米以下時，可以誤差1毫米；鏈輪中間距在0.5米以上的時候，可以誤差2毫米。但不可以有摩擦鏈輪齒側面征象，假如兩輪偏移過大容易產生脫鏈和加速磨損。在替換鏈輪時必須細致檢查和調整偏移量。
3、鏈輪磨損緊張后，應同時替換新鏈輪和新鏈條，以保證優秀的嚙合。不能只單獨替換其中一種，否則會造成嚙合不好加速新鏈輪或新鏈條的磨損。鏈輪齒面磨損到肯定程度后應及時翻面使用（指可調面使用的鏈輪），以延伸使用時間。
4、機器長期存放時，鏈輪應拆下用煤油或柴油清洗干凈，然后涂上機油或黃油存放在干燥的地方。
